В настоящее время устройство бетонных и железобетонных конструкций монолитных является неотъемлемой частью промышленного и гражданского строительства, и регламентируются СНиП 3.03.01-87 Госкомстроя СССР, который заменил все предыдущие СНиПы.

Есть два варианта изготовления ЖБИ — это заводской цех (сборное строительство) и непосредственно строительная площадка (монолитное строительство), причём второй вариант встречается гораздо чаще, так как позволяет произвольно варьировать размеры конструкции. Ниже речь пойдёт именно о втором способе, который также применяется в домашних условиях, а кроме того, мы покажем вам видео в этой статье, как дополнение к обсуждаемой теме.

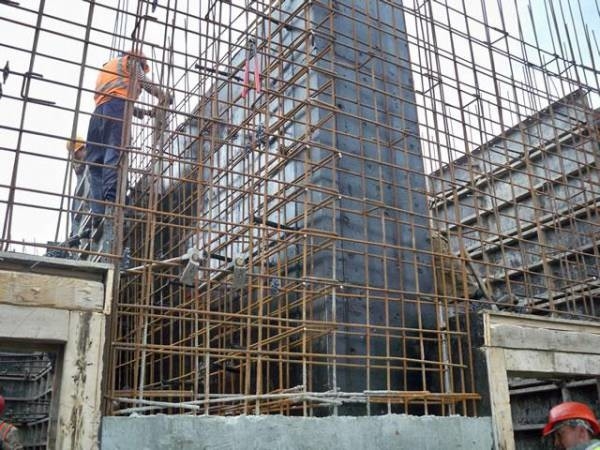

Так армируют бетонные и другие конструкции зданий

Методы изготовления

Примечание. Бетоном принято называть искусственный строительный материал, который изготавливают методом формования вяжущего вещества (в основном это цемент) и наполнителей типа песка щебня и гравия, размешивая всё это с водой.
Чаще всего такая смесь заливается на арматурный каркас, так что на строительной площадке могут производить бетонные и железобетонные конструкции.

Различия сборных и монолитных конструкций

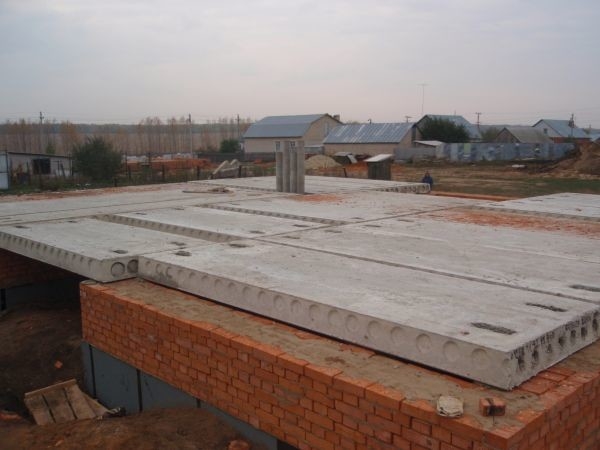

Сборное строительство. Монтаж ЖБ перекрытий

  • В соответствие с ЕНиР на бетонные и железобетонные конструкции для строительства зданий и сооружений применяется сборное и монолитное строительство, где первый вариант подразумевает возведение тех или иных архитектурных форм с помощью блоков, железобетонных плит перекрытий и панелей, которые изготавливаются в заводских условиях.
  • Подобные элементы сборки изготавливаются в заводских условиях по определённому стандарту, но с разными размерами, чтобы была возможность использовать их в проектах любой величины и технической сложности. Преимущество такой сборки состоит в том, что для изготовления материалов не нужно тратить время, сокращая, таким образом, проектные сроки строительства.

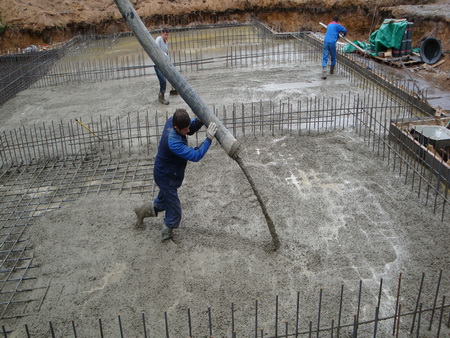

Заливка бетона в монолитном строительстве

  • Если сооружение возводится монолитным способом, то это автоматически позволяет проектировать его с любым количеством этажей, причём сама сборка здесь может иметь любую форму, так как армирование и заливка производятся непосредственно на строительной площадке. Для обустройства монолитных конструкций производятся такие работы, как установка опалубки, арматурные работы (сборка армирующих каркасов), а также заливка и вибротрамбовка бетона. Все эти работы заранее закладываются по ГЭСН в проектный план.

Монолитное строительство и армирование

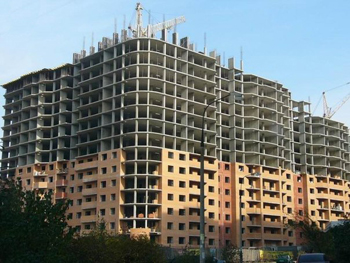

Комплекс жилых зданий, возведенных монолитным способом

В общей сложности проектирование железобетонных монолитных конструкций заключается в железобетонной базе, возведенной методом заливки раствора на арматурный каркас, а всё вместе это представляет комплекс колонн и диафрагмы, объединённых перекрытиями, которые сделаны тем же способом.

Благодаря экономии строительных материалов и энергоресурсов, цена такого проекта получается ниже, чем у сборного, хотя на его осуществление требуется больше времени. Ещё одним преимуществом при возведении сооружений такого типа можно назвать самонесущие стены, что в общей сложности снижает массу коробки в 2-3 раза по сравнению с той же кирпичной кладкой.

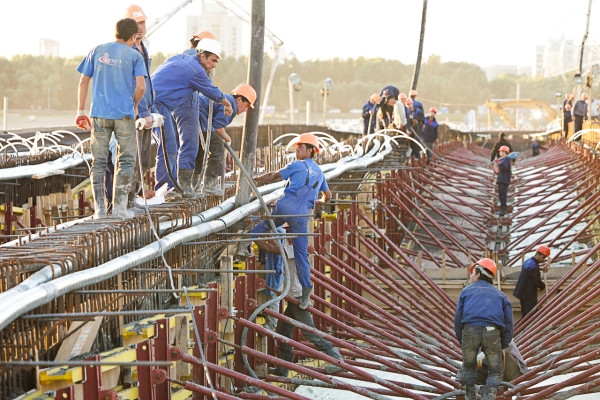

Арматурные работы

Всё это позволяет создавать свободную планировку, выходя на высокий архитектурный уровень, где инструкция по монтажу устанавливается самим проектировщиком, что обеспечивает очень высокую комфортность помещений.

Несмотря на все преимущества, можно отметить большую трудоёмкость такого процесса, где от 40% до 50% всех действий заключаются в выполнении работ по армированию, к тому же, примерно 70% из них приходится выполнять вручную. Поставить это на поток невозможно, потому что практически все проекты сугубо индивидуальны, где требуются неповторяемые в других сооружениях решения.

Примечание. Для снижения трудовых затрат на больших строительствах часть работ переносится в арматурный цех.
Иногда такие цеха могут оборудоваться в непосредственной близости от стройплощадки.

Опалубка

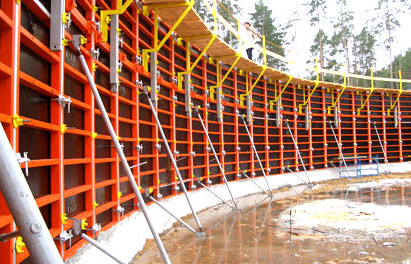

Опалубка для заливки ЖБ стен. Фото

Помимо изготовления и монтажа арматурных каркасов и перед приготовлением и заливкой бетона при возведении монолитных конструкций осуществляются опалубочные работы, которые отвечают за создание формы заливной конструкции.

По виду материала их можно разделить на:

  • деревянные,
  • металлические,
  • деревянно-металлические,
  • пластиковые,
  • металлопластиковые и,
  • даже на пневматические (надувные).

Чаще всего применяются инвентарные опалубки, которые быстро собираются и разбираются своими руками и при этом собранная конструкция достаточно компактна и не мешает проведению работ по бетонированию (заливке).

По видам опалубки подразделяются на два класса и один из них, это стационарная сборка, когда собранная конструкция используется только один раз на одном определённом объекте. Такой подход требует большого расхода строительных материалов (чаще всего это доски и брус), хотя при индивидуальном проектировании без этого обойтись достаточно сложно.

Гораздо дешевле обходится оборачиваемая опалубка, которая состоит из множества элементов типа щитов, подпорок и струбцин.

Но такая опалубка может быть:

  1. Подъёмно-переставная — для конструкций с постоянным и переменным сечением типа труб, силосных башен;
  2. Передвижная или перекатываемая по горизонтали — для сводов и оболочек двоякой кривизны;
  3. Подвижная или скользящая по вертикали — для силосных башен, мостовых опор и т. п.

Примечание. При монолитном строительстве резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне производится аналогично таким же процессам для ЖБИ, сделанным в заводских условиях.

Заключение

В заключение следует сказать, что приемка монолитных железобетонных конструкций должна производиться строго в соответствии со СНиП 3.03.01-87. То есть, сюда входит не только конструкционная прочность бетона, но и шероховатость поверхности, которая должна в полной мере соответствовать проектному плану.
