Современные технологии и оборудование для производства рукавов высокого давления

0
260

Рукава высокого давления (РВД) — критически важные компоненты гидравлических систем, применяемые в строительной, сельскохозяйственной, горнодобывающей, нефтегазовой, авиационной и многих других отраслях промышленности. Надёжность рукавов высокого давления напрямую зависит от качества изготовления, а именно — от точности сборки, стабильности обжима фитингов и соблюдения технологических параметров на всех этапах производства.

Современное производство РВД перестало быть ручным или полукустарным процессом. Сегодня оно базируется на высокоавтоматизированных линиях, оснащённых цифровыми станками, системами контроля качества и программным обеспечением для управления параметрами обжима. Это позволяет выпускать продукцию, соответствующую международным стандартам (EN, ISO, SAE, ГОСТ) с минимальным разбросом характеристик и максимальной воспроизводимостью.

В данной статье подробно рассматриваются ключевые аспекты современного производства рукавов высокого давления:

  • Этапы технологического процесса;
  • Типы и принципы работы станков для обжима (ручные, гидравлические, электромеханические, ЧПУ);
  • Методы зачистки и подготовки концов рукавов;
  • Системы автоматизации и цифрового управления;
  • Контроль качества и испытания готовой продукции;
  • Тенденции развития: Industry 4.0, IoT, предиктивное обслуживание.

Материал ориентирован на инженеров, технологов, руководителей производств и специалистов по техническому оснащению, принимающих решения о модернизации или создании цехов по изготовлению РВД.

1. Общий технологический процесс производства РВД

Производство готового рукава высокого давления включает следующие основные этапы:

  1. Приём и хранение сырья (рулонные рукава, фитинги, уплотнения).
  2. Нарезка рукава на заданную длину.
  3. Подготовка концов рукава (зачистка наружного слоя при необходимости).
  4. Подбор и комплектация фитингов.
  5. Обжим фитингов на обжимном станке.
  6. Маркировка и идентификация.
  7. Гидравлические испытания (опрессовка).
  8. Упаковка и складирование.

Каждый этап требует специализированного оборудования и строгого соблюдения регламентов. Ошибки на любом этапе могут привести к браку или аварии в эксплуатации.

2. Нарезка рукавов: точность и безопасность

Первый технологический шаг — отрезка рукава нужной длины с соблюдением перпендикулярности среза.

2.1. Типы резаков

  • Ручные ножницы — для малых диаметров (до 12 мм), низкой интенсивности производства.
  • Электромеханические резаки — с фиксированным или регулируемым упором, обеспечивают точность ±1 мм.
  • Автоматические линии резки — интегрированы в производственные комплексы, управляются ПЛК, работают по заданной программе.

2.2. Требования к срезу

  • Угол отклонения от 90° — не более 1–2°.
  • Отсутствие заусенцев, расслоений, деформации армирующего слоя.
  • Чистота края — без загрязнений маслом или пылью.

Некачественный срез приводит к неполному обжиму, утечкам и разрыву под давлением.

3. Подготовка концов рукава: зачистка и обработка

Для некоторых типов фитингов (особенно с «врезающимся» конусом) требуется удаление наружного резинового слоя на определённую длину.

3.1. Методы зачистки

  • Ручная зачистка — с помощью ножей или скребков. Ненадёжна, зависит от квалификации оператора.
  • Механическая зачистка — на станках с вращающимися фрезами или абразивными дисками. Обеспечивает равномерную глубину и длину.
  • Автоматическая зачистка — в составе линий с ЧПУ, с контролем глубины по датчикам.

3.2. Параметры зачистки

  • Глубина — строго по таблице производителя фитинга (обычно 5–25 мм).
  • Длина — зависит от типа фитинга и диаметра рукава.
  • Качество поверхности — без повреждений армирующего слоя.

После зачистки рукав продувается сжатым воздухом для удаления резиновой пыли.

4. Обжим фитингов: сердце производства РВД

Обжим — самый ответственный этап, определяющий герметичность и прочность соединения.

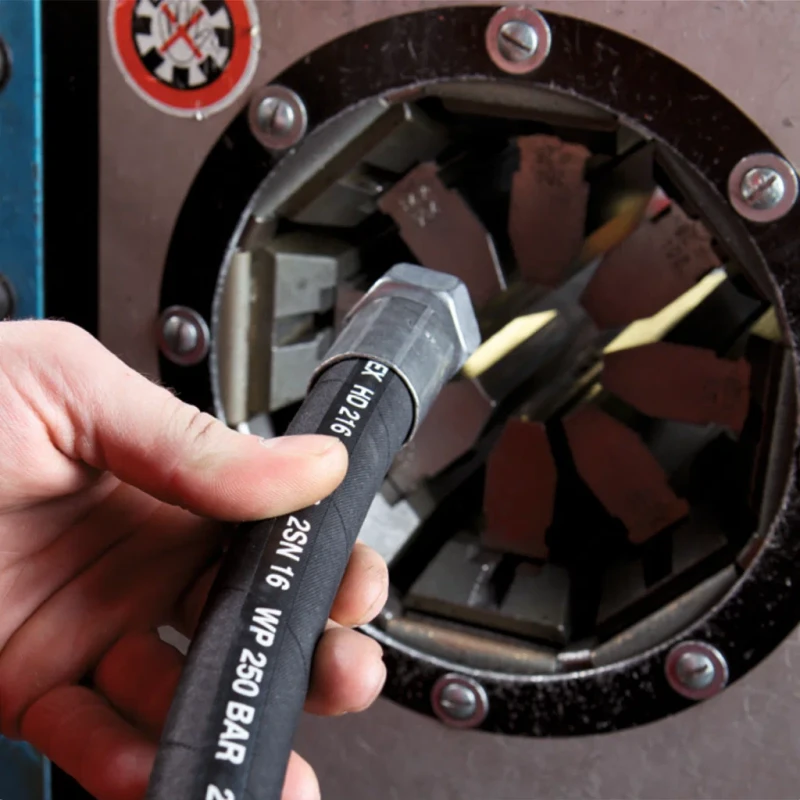

4.1. Принцип обжима

Фитинг состоит из:

  • Внутреннего штуцера — вставляется в полость рукава.
  • Внешней гильзы — обжимается вокруг армирующего слоя.

При обжиме гильза сжимается, вдавливая штуцер в резиновый слой и фиксируя армирование. Давление и диаметр обжима должны точно соответствовать спецификации.

4.2. Типы обжимных станков

4.2.1. Ручные станки

  • Приводятся в действие рычагом или гидравлическим насосом.
  • Подходят для мелкосерийного производства, автосервисов, выездных бригад.
  • Недостатки: зависимость от усилия оператора, низкая повторяемость, усталость персонала.
  • Примеры: Enerpac HRP, KVT РГ-10.

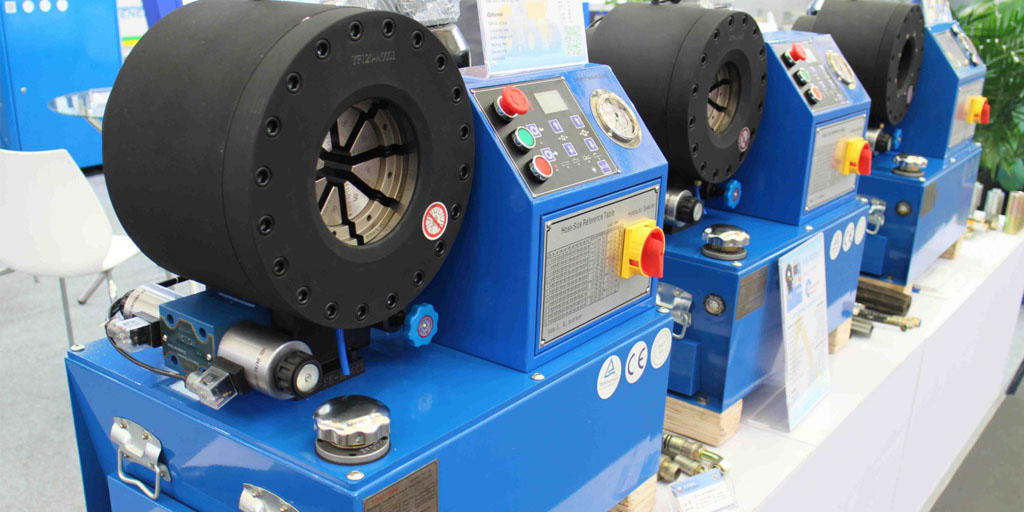

4.2.2. Гидравлические станки с электроприводом

  • Используют гидравлический цилиндр, управляемый электромотором.
  • Обеспечивают стабильное усилие (до 200 тонн).
  • Оснащены манометрами и механическими упорами.
  • Широко распространены на средних предприятиях.
  • Примеры: Parker Parflex, Gates MegaCrimp.

4.2.3. Электромеханические станки (с ЧПУ)

  • Привод — серводвигатель или шаговый мотор.
  • Управление — через сенсорный экран с базой данных по тысячам комбинаций «рукав + фитинг».
  • Преимущества:
    • Точность обжима ±0,02 мм.
    • Автоматическая компенсация износа матриц.
    • Журнал операций с привязкой к оператору и дате.
    • Возможность экспорта данных в ERP-систему.
  • Примеры: Uniflex UC-5000, Crimpwell SmartCrimp, ТехРос АС-7.

4.2.4. Полностью автоматизированные линии

  • Интегрируют резку, зачистку, подбор фитингов, обжим, маркировку и испытания.
  • Управление — через центральный ПЛК или SCADA-систему.
  • Используются на крупных заводах (Parker, Manuli, Alfagomma).
  • Производительность — до 1000 рукавов в смену.

4.3. Матрицы и их обслуживание

  • Матрицы изготавливаются из легированной стали, закалены до 60 HRC.
  • Каждая матрица соответствует определённому диаметру и типу рукава.
  • При износе (более 0,1 мм) матрицы подлежат замене или калибровке.
  • Современные станки с ЧПУ автоматически корректируют параметры обжима при износе.

5. Автоматизация и цифровые технологии

5.1. Базы данных обжима

Современные станки содержат встроенные базы данных с параметрами обжима для:

  • Тысяч комбинаций рукавов (EN 853, EN 856, SAE 100R и др.);
  • Фитингов от ведущих производителей (Parker, Gates, Yokohama, ТехРос и др.).

Оператор выбирает рукав и фитинг — станок автоматически загружает нужную программу.

5.2. Сканирование и идентификация

  • Штрих-коды или QR-коды на фитингах и рукавах сканируются перед обжимом.
  • Система проверяет совместимость и блокирует запуск при несоответствии.
  • Исключает человеческий фактор.

5.3. Интеграция с ERP и MES

  • Данные о каждом рукаве (длина, тип, дата, оператор, параметры обжима) передаются в корпоративную систему.
  • Позволяет отслеживать качество, планировать закупки, формировать отчёты.

5.4. Удалённый мониторинг и диагностика

  • Производители станков (например, Uniflex) предлагают облачные платформы.
  • Инженеры могут дистанционно:
    • Анализировать ошибки;
    • Обновлять ПО;
    • Проводить техобслуживание по состоянию.

6. Контроль качества и испытания

6.1. Визуальный и размерный контроль

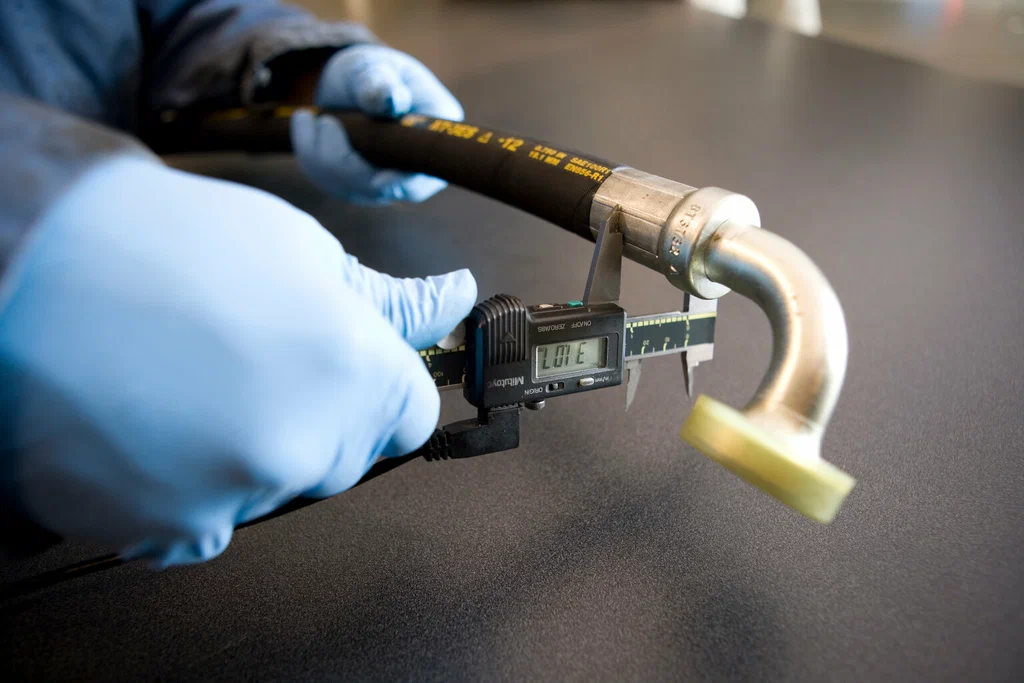

  • Проверка глубины посадки фитинга.
  • Измерение диаметра обжима штангенциркулем или лазерным датчиком.
  • Осмотр на отсутствие перекосов и повреждений.

6.2. Гидравлические испытания

Каждый рукав (или выборка по стандарту) проходит опрессовку:

  • Давление — 1,5–2,0 от рабочего.
  • Время выдержки — 30–60 секунд.
  • Испытательные стенды оснащены датчиками давления и утечки.

6.3. Разрушающие испытания

На крупных предприятиях проводятся периодические испытания на разрыв для подтверждения соответствия стандартам.

7. Тенденции развития: Industry 4.0 и устойчивое производство

7.1. Цифровой двойник

Каждый рукав получает уникальный цифровой паспорт, содержащий:

  • Историю производства;
  • Параметры обжима;
  • Результаты испытаний;
  • Рекомендации по эксплуатации.

7.2. Предиктивное обслуживание

Датчики на станках отслеживают:

  • Температуру гидросистемы;
  • Вибрацию;
  • Износ матриц.

Система предсказывает отказ и планирует ТО до поломки.

7.3. Энергоэффективность

Современные электромеханические станки потребляют на 30–50% меньше энергии, чем гидравлические, и не требуют масла.

7.4. Экологичность

  • Снижение отходов за счёт точной нарезки.
  • Переработка резиновой пыли.
  • Использование биоразлагаемых смазок.

Заключение

Современное производство рукавов высокого давления — это сложный, высокотехнологичный процесс, в котором ручной труд постепенно уступает место автоматизированным и цифровым решениям. Ключевые направления развития — повышение точности, воспроизводимости, безопасности и интеграция в цифровую экосистему предприятия.

Выбор оборудования зависит от масштабов производства:

  • Для автосервиса или малого цеха достаточно гидравлического станка с базой данных.
  • Для крупного дистрибьютора или завода — электромеханический станок с ЧПУ и системой сканирования.
  • Для глобального производителя — полностью автоматизированная линия с интеграцией в ERP и облачный мониторинг.

Инвестиции в современное оборудование окупаются за счёт:

  • Снижения брака (до 90%);
  • Повышения производительности;
  • Соответствия международным стандартам;
  • Увеличения доверия клиентов.

В условиях роста требований к безопасности и надёжности гидросистем, только высокотехнологичное производство может обеспечить выпуск качественных РВД, способных выдерживать экстремальные нагрузки без риска для людей и оборудования.
